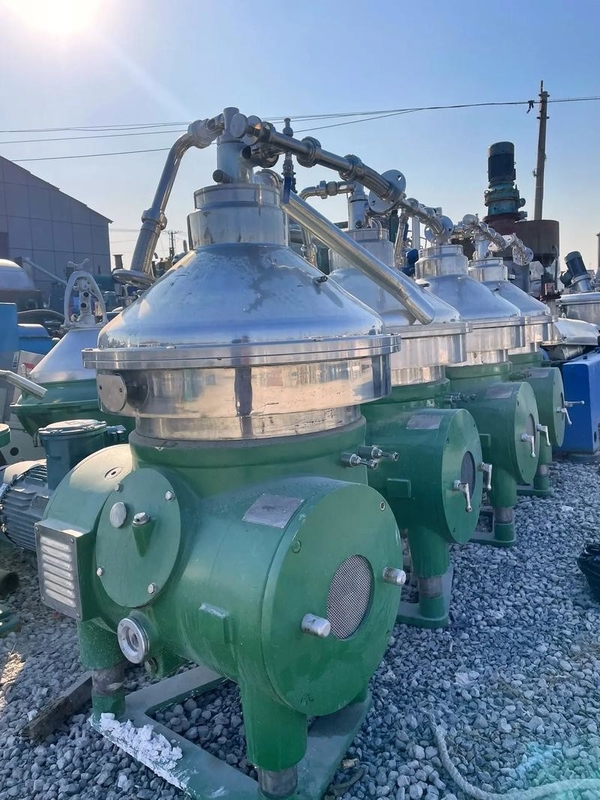

Ατσάλι από ανοξείδωτο χάλυβα 304 μικρής χωρητικότητας 3 φάσεων

Ο διαχωριστής δίσκου είναι ένας κάθετος διαχωριστής. Ο τύμπανος τοποθετείται στο άνω άκρο του κάθετου άξονα και οδηγείται από ηλεκτρικό κινητήρα μέσω μιας συσκευής μεταφοράς για να περιστρέφεται με υψηλή ταχύτητα.Υπάρχει μια ομάδα με σχήμα δίσκου μέρη στοιβαγμένα μαζί στο τύμπανο - δίσκουςΟι δίσκοι είναι κωνικοί και η γωνία του ημι-κόνου τους είναι μεγαλύτερη από τη γωνία τριβής μεταξύ των στερεών σωματιδίων και της επιφάνειας του δίσκου, γενικά 30°~45°,και ο αριθμός των δίσκων είναι 50~180Όταν η ανάρτηση περνά μέσα από το κενό μεταξύ των δίσκων, η ανάρτηση μεταφέρεται στο τύμπανο μέσω του σωλήνα τροφοδοσίας που βρίσκεται στο κέντρο του τύμπανου.τα στερεά σωματίδια αποθηκεύονται στους δίσκους υπό την επίδραση της φυγοκέντρωσης για να σχηματίσουν ιζήματαΤο ιζήμιο γλιστρά κατά μήκος της επιφάνειας του δίσκου και αποσυνδέεται από τον δίσκο και συσσωρεύεται στο μεγαλύτερο διάμετρο μέρος του τύμπανου.Το διαχωρισμένο διαυγές υγρό απορρίπτεται από το τύμπανο από την έξοδο υγρούΗ λειτουργία του δίσκου είναι να συντομεύει την απόσταση ιζηματοποίησης των στερεών σωματιδίων και να διευρύνει την περιοχή ιζηματοποίησης του τύμπανου.Η εγκατάσταση δίσκων στο τύμπανο βελτιώνει σημαντικά την παραγωγική ικανότητα του διαχωριστήΤα στερεά που συσσωρεύονται στον τύμπανο απορρίπτονται αυτόματα από τον έλεγχο PLC (ο χρόνος απορρόφησης μπορεί να ρυθμιστεί).Ο διαχωριστής δίσκου είναι κατάλληλος για την επεξεργασία εναιώσεων και γαλακτωμάτων με διάμετρο στερεών σωματιδίων 00,001 έως 0,5 mm, διαφορά πυκνότητας στερεού υγρού μεγαλύτερη από 0,01 kg/dm και συγκέντρωση στερεού λιγότερη από 5%.Βιοδιαζέλαιο, πετρελαίου και μεταφορών λόγω της συμπαγούς δομής, του μικρού αποτυπώματος και της μεγάλης παραγωγικής ικανότητας.

Όταν προκύπτει τριστάδικος διαχωρισμός υγρού και στερεού, το μείγμα υγρού εισέρχεται στο κενό μεταξύ των δίσκων μέσω της τρύπας τροφοδοσίας στο δέμα δίσκου,και διαιρείται σε βαρύ υγρό και ελαφρύ υγρό σύμφωνα με διαφορετικές πυκνότητεςΤο βαρύ υγρό ρέει κατά μήκος της εσωτερικής επιφάνειας του δίσκου προς το τοίχωμα του τύμπανου, και το ελαφρύ υγρό ρέει προς το κέντρο,και απορρίπτεται μέσω της θύρας υπερχείλισης και της κεντροειδούς αντλίας αντίστοιχαΗ τρύπα τροφοδοσίας πρέπει να βρίσκεται στη διασταύρωση του βαρέος υγρού στρώματος και του ελαφρού υγρού στρώματος.όπου k είναι ο λόγος πυκνότητας του βαρέος υγρού προς το ελαφρύ υγρόΌταν η τρύπα τροφοδοσίας δεν συμπίπτει με το ουδέτερο στρώμα,το απορροφημένο βαρύ υγρό ή ελαφρύ υγρό δεν είναι καθαρόΣε αυτή τη φάση, η ακτίνα εξόδου του βαρέος υγρού ή του ελαφρού υγρού μπορεί να αλλάξει για να ρυθμιστεί η θέση του ουδέτερου στρώματος.Δεδομένου ότι το υγρό στο τύμπανο χωρίζεται σε πολλά λεπτά στρώματα από το δέμα δίσκου, ο διαχωρισμός πραγματοποιείται στο λεπτό στρώμα και η απόσταση φυγόκεντρου ιζηματοποίησης είναι πολύ μικρή, γεγονός που βελτιώνει σημαντικά την ταχύτητα διαχωρισμού.Ο συντελεστής διαχωρισμού του διαχωριστή δίσκου είναι σχετικά υψηλός, που φτάνουν τα 4000 έως 12000, και λόγω του μεγάλου αριθμού των δίσκων στο τύμπανο, η περιοχή ιζηματοποίησης διευρύνεται σημαντικά και η απόδοση διαχωρισμού είναι σχετικά υψηλή.

Δομή προϊόντος και αρχή λειτουργίας

Αρχή λειτουργίας:

Ο τύμπανος περιστρέφεται με μεγάλη ταχύτητα και το υλικό εισέρχεται συνεχώς στον τύμπανο από τον σωλήνα τροφοδοσίας.Η βαρύτερη στερεή φάση αποθηκεύεται στο τοίχωμα του τύμπανου για να σχηματίσει ένα στρώμα ιζημάτων και παραμένει στο τύμπανοΗ ελαφρύτερη υγρή φάση σχηματίζει ένα εσωτερικό υγρό δαχτυλίδι, το οποίο συνεχώς ξεχειλίζει από το τύμπανο από την πύλη ξεχειλισμού στο επάνω άκρο του τύμπανου,και το υπερβαλλόμενο υγρό εκπέμπεται μέσω της εξόδου του υγρούΤο στερεό σκουπίδι ελέγχεται αυτόματα από τον PLC για εκκένωση.

Χαρακτηριστικά του προϊόντος:

1Τα κύρια μέρη, όπως το τύμπανο, είναι κατασκευασμένα από ανοξείδωτο χάλυβα 304.το μέρος ολόκληρης της μηχανής που έρχεται σε επαφή με το υλικό είναι από ανοξείδωτο χάλυβα 304 για να εξασφαλιστεί η αντοχή και η μακροχρόνια διάρκεια ζωής του εξοπλισμού., και να ανταποκρίνονται στις απαιτήσεις υγιεινής της παραγωγικής διαδικασίας του χρήστη και να πληρούν τις απαιτήσεις GMP.

2Σύμφωνα με τα χαρακτηριστικά του υλικού και τις απαιτήσεις της διαδικασίας του χρήστη, βελτιστοποιήστε τη δομή του εσωτερικού του τύμπανου, την απόσταση μεταξύ των δίσκων, τον κώνο διανομής, τον δαχτυλίδι διαχωρισμού και άλλα εξαρτήματα.

3Χρησιμοποιήστε πρωτότυπα ρουλεμάν SKF που εισάγονται από τη Σουηδία για να μειώσετε τις βλάβες του εξοπλισμού και να παρατείνει τη διάρκεια ζωής.

4Η φυγοκέντρωση καταλαμβάνει μικρό χώρο και είναι απλή στην εγκατάσταση και την αποδιορθώ­ση· ολόκληρη η μηχανή είναι πλήρως σφραγισμένη για λειτουργία, ασφαλής και υγιεινή και έχει καλό περιβάλλον χρήσης.

5Ο εξοπλισμός χρησιμοποιεί έλεγχο PLC, ο οποίος μπορεί να συνειδητοποιήσει τον ανθρωπισμένο έλεγχο του προγράμματος σύμφωνα με τις απαιτήσεις υλικού και παραγωγής και έχει διπλές λειτουργίες αυτόματης και χειροκίνητης εκφόρτωσης σκουπιδιών,που είναι πολύ βολικό και ευέλικτο για να λειτουργήσει. Οι ανθεκτικοί στις εκρήξεις κινητήρες μπορούν να επιλεγούν για την επίτευξη ασφαλούς παραγωγής· το εύρος εφαρμογής των υλικών είναι ευρύ.

6Η διαδικασία τριών σταδίων διαχωρισμού υγρού - υγρού - στερεού επηρεάζει άμεσα την ποιότητα του τελικού προϊόντος, τον διαχωρισμό ελαίου - νερού, την απολιπαντική διαδικασία του γάλακτος, διάφορους διαλύτες,διαχωρισμός του μεθυλοεστέρα του βιοντίζελ και της γλυκερόλης, και ορισμένες αδιαλυτές ακαθαρσίες σε υγρό που δεν μπορούν να αφαιρεθούν με τη διαδικασία φιλτραρίσματος, και υπολειπόμενα σωματίδια στη διαδικασία παρασκευής.

Η χρήση αυτού του τύπου εξοπλισμού διαχωρισμού υγρού - υγρού - στερεού μπορεί να λύσει καλύτερα το πρόβλημα του τρισδιάστατου διαχωρισμού υγρού - υγρού - στερεού.

Βασικές προδιαγραφές και τεχνικές παραμέτρους
